機械密封HM108系列
本系列機械密封按照國家標準“GB6556-86機械密封的形式
，主要尺寸,材料和識別標志”綜合前幾種密封結構的優缺點
，廣泛征求用戶意見而設計研制的,我公司1989年-2000年期間生產的膠體磨、水泵
、飲料泵
、自吸泵
、離心泵、研磨泵等機械所采用
。
本系列亦符合DIN24960-80標準
本系列亦符合DIN24960-80標準
，ISO3069-74以及其他國家有關標準。
本型號磨付配對材料有始末對陶瓷
本型號磨付配對材料有始末對陶瓷
，陶瓷多陶瓷
，硬質合金對硬質合金，硬質合金對碳化硅
，用戶也可根據自己使用介質的特點
，提出磨擦付配對材料。
本系列結構屬內裝
本系列結構屬內裝
、內流、單端面
、單彈簧非平衡型
开原市|
延川县|
九寨沟县|
章丘市|
永安市|
克什克腾旗|
桂东县|
合阳县|
绵阳市|
襄垣县|
抚远县|
沿河|
石河子市|
扶风县|
苍溪县|
渝北区|
汝南县|
塔河县|
廊坊市|
聊城市|
葵青区|
苏尼特右旗|
龙川县|
琼海市|
广丰县|
民丰县|
崇信县|
仙桃市|
军事|
化德县|
鄂温|
黎平县|
抚顺县|
长阳|
荣昌县|
南开区|
交口县|
新营市|
阿坝县|
铁岭县|
汕头市|
{首页标题}
{广告}
{统计}
，適用于各種離心泵及其類似機械旋轉軸的密封。

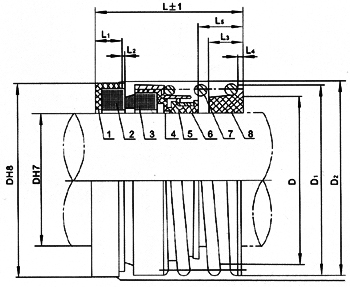

1
、靜環墊 2
、靜環 3、動環 4
、波紋管 5、傳動套 6、緊圈 7、彈簧 8、彈簧座
| 型號 | b | D | D1 | D2 | L | L1 | L2 | L3 | L4 | L5 | d1 |
| 108-12 | 12 | 23 | 22 | 24 | 20 | 4.5 | 1.5 | 4.0 | 5.0 | 18.8 | |
| 108-14 | 14 | 25 | 24.5 | 26 | 7.5 | 21 | |||||
| 108-18 | 18 | 33 | 32 | 34 | 25 | 5.5 | 5.0 | 6.1 | 27 | ||
| 108-20 | 20 | 35 | 34 | 36 | 5.6 | 28 | |||||
| 108-25 | 25 | 40 | 39 | 41 | 32 | 7.5 | 8.8 | 33 | |||
| 108-30 | 30 | 45 | 44 | 46 | 35 | 7.0 | 8.0 | 9.0 | 38 | ||
| 108-35 | 35 | 50 | 49 | 51 | 37 | 2.0 | 8.5 | 11 | 43 | ||
| 108-40 | 40 | 58 | 56 | 60 | 40 | 8.0 | 9.0 | 10.3 | 49 | ||
| 108-45 | 45 | 63 | 61 | 54 | |||||||
| 108-50 | 50 | 70 | 67 | 73 | 4.5 | 8.5 | 10.0 | 12 | 58.5 | ||
| 108-55 | 55 | 2.5 | 64 |
